3. SMPL

SMPL : A Skinned Multi-Person Linear Model(2015)

용어 정리

• skinned vertex : 관절과 같은 뼈의 움직임에 따라 변형되는 정점
• taffy effect : 인접한 뼈들의 영향이 지나치게 클 경우, 해당 관절이 늘어나게 되는 현상
• bowtie effect : 정점이 두 개의 뼈에 겹쳐서 뾰족하게 변형되어 ‘넥타이’ 모양이 되는 현상

1. Introduction

1) 연구목표

• 다양한 신체 형태를 표현하고 자연스로운 자세에 따른 변형을 취할 수 있으며 실제 인간과 같은 연조직 동작을 나타낼 수 있는 현실적인 애니메이션 인체를 만드는 것

2) problem

• 대부분의 현실적 모델들은 데이터에서 학습되지만, 렌더링 엔진과 호환되지 않음
  • \(\rightarrow\) SMPL은 기존 렌더링 엔진과 호환 가능

2. Related Work

• Blend Skinning : 스켈레톤(뼈대)의 움직임을 3D 메시 표면에 전달하는 기술(skeleton이 움직이면 vertex도 영향을 받아 움직임) \(\rightarrow\) linear blend skinning(LBS) 모델 ‘taffy’, ‘bowtie’ 효과 존재

• Auto-rigging : 3D 메시에 스켈레톤을 자동으로 생성하고 설정하는 과정 \(\rightarrow\) LBS모델의 문제를 해결해주지는 않음

• blend-shape : 미리 만든 여러 형태들을 섞어서 새로운 변형을 만드는 기술 \(\rightarrow\) 단일 자세/단일 형상 모델에만 수행가능

• learning pose and shape models : 초기 방법들은 PCA를 사용해 인간의 체형 공간을 특성화하지만 체형이 포즈와 함께 어떻게 변하는지 모델링하지는 않음. SCAPE나 삼각형 변형을 사용하여 다양한 체형과 자세를 표현 \(\rightarrow\) 하지만 구현 복잡도와 계산비용이 크고 pose 변화와 shape변화가 비선형적으로 뒤섞여 처리가 어려움

3. Model Formulation

1) SMPL

• LBS기반으로 shape 파라미터 \(\beta\)와 pose 파라미터 \(\theta\)를 선형으로 융합해 다양한 사람의 자세 + 체형을 하나의 일관된 mesh 로 재현
• 정점 기반 skinning, shape와 blend 각각 blend shape를 적용(PCA기반으로)

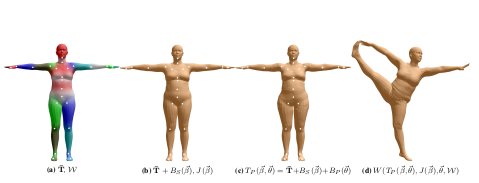

파이프라인

• 1단계: 기본 템플릿 메시 (T̄)

  ↓

• 2단계: Shape blend shapes 적용

  • β (체형 파라미터) → 개인 체형 생성

  ↓

• 3단계: Pose blend shapes 적용

  • θ (포즈 파라미터) → 포즈에 따른 교정 변형 추가

  ↓

• 4단계: Blend Skinning (LBS) 적용

  • 관절 회전으로 실제 포즈 적용

  ↓

• 5단계: 최종 메시

• \(M(\theta, \beta) = W(Tp(\beta, \theta), J(\beta), \theta, \mathcal{W}) : \mathbb{R}^{|\theta| \times |\beta|} \rightarrow \mathbb{R}^{3N}\)

• \(Tp(\beta, \theta) = \bar{\mathbf{T}} + Bs(\beta) + Bp(\theta)\)

• Shape blend shapes

• \(Bs(\beta; \mathcal{S}) = \sum^{|\beta|}_{n=1}\beta_n\mathbf{S}_n : \mathbb{R}^{|\beta|} \rightarrow \mathbb{R}^{3N}\) \(\rightarrow S_n\) : PCA를 통해 학습된 n번째 shape blend shape(주성분)

• 사람(3D 신체 스캔)마다 : 6890 vertices x 3(x,y,x) = 20670차원

• Joint locations

• \(J(\beta; \mathcal{J},\bar{\mathbf{T}},\mathcal{S}) = \mathcal{J}(\bar{\mathbf{T}} + Bs(\beta;\mathcal{S}) : \mathbb{R}^{|\beta|} \rightarrow \mathbb{R}^{3K}\)

• Pose blend shape

• \(Bp(\theta; \mathcal{P}) = \sum^{9K}_{n=1}(R_n(\theta) - R_n(\theta^*))\mathbf{P}_n : \mathbb{R}^{|\theta|} \rightarrow \mathbb{R}^{3N}\) \(\rightarrow P_n\) : PCA를 통해 학습된 n번째 pose blend shape(주성분)

• 고정된 N = 6890개의 vertex

• 고정된 K = 23개의 joint

• \(\beta\) : shape parameter (10차원 벡터)

• \(\theta\) : pose parameter (23 x 3 = 69차원 벡터)

---

• \(\mathcal{W} \in \mathbb{R}^{N \times K}\) : a set of blend weights
• \(\bar{\mathbf{T}} \in \mathbb{R}^{3N}\) : 기준 자세에 있는 중립형 사람의 mesh(mean template shpe in the zero pose(\(\theta^*\))

4. Training

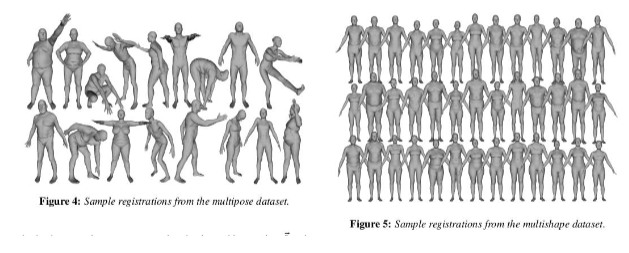

1) 데이터

• 3D scanner 로 전신 스캔한 데이터 수집
• male : 1700, female : 2100

2) template 정렬(Non-rigid Registration)

• 모든 scan 데이터를 동일한 위상(topology)의 템플릿 메쉬와 정합해야함 #### 3) shape blend shapes 추출
• 다른 사람들의 중립 자세로 normalize 한 뒤에 평균 모델에서 편차를 PCA등으로 분해해 shape basis를 학습

5. 평가

1) SCAPE

• SCAPE는 비선형 deformation Model이고 SMPL은 Linearity를 강하게 활용 \(\rightarrow\) 학습 안정성, 구현 단순성
• 논문에서 다양한 체형과 자세 샘플링 결과, SMPL이 유사하거나 더 나은 품질

6. 장점 및 한계

1) 장점

• 통합적인(shape+pose) 파라메트릭 모델(직관적, 선형결합 구조로 계산 간소화)
• LBS메커니즘 사용으로, 기존 그래픽 엔진등과 쉽게 통합 가능
• 기존 SCAPE 보다 파이프라인 간단하고 계산량도 적음
• 컴퓨터 비전에서 2D 이미지에서 \(\theta, \: \beta\)를 추정해 3D 재구성하는데 응용 가능
• 모든 사람과 모든 자세에 동일한 vertex 인덱스를 공유

2) 한계

• 극단적 체형(임산부, 매우 뚱뚱하거나 마른 경우) PCA 기반 shape basis가 잘 표현하지 못함
• 실제 근육수축/이완을 완전히 재현하기에는 제한
• 기본모델은 얼굴, 손가락, 발가락의 디테일이 낮음 \(\rightarrow\) 후속연구로 SMPL-X, SMPL+H등에서 세분화 모델
• 동적변화 : 움직일 때 살이 흔들리는 등 동적 물리 효과는 SMPL이 직접적으로 모델링하지 않음
